Мікроіндуктивний датчик

1. Надзвичайно компактний, інтегрований у великий простір
Мініатюрний квадратний дизайн робить його ідеальним вибором для без{0}}контактного виявлення в обладнанні автоматизації та точних машинах, де простір надзвичайно обмежений.

2. Чудова стійкість до навколишнього середовища та надійність
Як правило, він має високий рівень захисту (наприклад, IP67), надійний принцип без{1}}контактного датчика означає, що в ньому немає рухомих механічних частин, що забезпечує-роботу без зносу та дуже тривалий термін служби.

3. Швидка реакція та висока -можливість виявлення частоти
Завдяки індуктивному принципу він забезпечує надзвичайно швидку реакцію перемикання (зазвичай за мілісекунди або навіть на вищих частотах). Це робить мікроіндуктивний датчик ідеальним для точного підрахунку на високо-швидкісних виробничих лініях, визначення положення дрібних деталей або запуску у -додатках високошвидкісного руху, відповідаючи суворим вимогам до швидкості та тривалості циклу сучасної автоматизації.

4. Гнучке встановлення та проста інтеграція
Квадратна конструкція зазвичай має кілька паралельних монтажних поверхонь і стандартну відстань між монтажними отворами, що підтримує різні способи монтажу (наприклад, боковий монтаж, верхній монтаж або використання стандартних кронштейнів).

Коли мікроіндуктивний датчик працює, внутрішня котушка виявлення генеруватиме високо-магнітне поле. Коли металевий предмет наближається до магнітного поля, створюваного котушкою, на металевому предметі виникає індукційний струм, тобто вихровий струм. Коли металевий предмет генерує вихровий струм, він реагує на котушку виявлення, спричиняючи зміну опору котушки, припинення коливань ланцюга та виведення сигналу перемикання для керування вмиканням або вимкненням вихідного ланцюга датчика.

• За режимом споживання живлення існує два типи: постійний або змінний струм. Зазвичай три- або багато-дротові використовують джерело живлення постійного струму, тоді як дво-дротяні можна розділити на постійний або змінний струм.
• З вихідної форми його можна розділити на відкритий колектор PNP і відкритий колектор NPN. Кінець навантаження датчика типу NPN спочатку повинен бути підключений до позитивної клеми джерела живлення. Коли трубку NPN всередині датчика ввімкнено, це можна побачити як струм, що протікає через навантаження, потім проходить через трубку NPN, а потім тече до мінусової клеми джерела живлення, утворюючи петлю. Навантаження датчика типу PNP підключається між вихідною клемою та негативним полюсом джерела живлення. Коли трубка PNP всередині датчика ввімкнена, можна побачити, як струм протікає через трубку NPN, потім через навантаження, а потім до негативного полюса джерела живлення, утворюючи петлю. Що стосується того, яку форму виходу датчика наближення використовувати в схемі керування, потрібно дивитися на вимоги контролера. Не всі схеми можуть підтримувати обидві вихідні форми одночасно.
• За режимом дії (при виявленні наближення об'єкта) його можна розділити на NO (нормально відкритий) і NC (нормально закритий). NO (нормально відкритий) означає, що під час процесу виявлення вихідна клема мікроіндуктивного датчика завжди знаходиться в стані розімкнутого ланцюга. Лише коли буде виявлено об’єкт, вихідний термінал датчика стане провідним. NC (нормально закритий) означає, що під час процесу виявлення внутрішня частина вихідної клеми датчика завжди знаходиться в провідному стані. Лише коли буде виявлено об’єкт, внутрішня частина вихідного терміналу датчика буде відключена.​

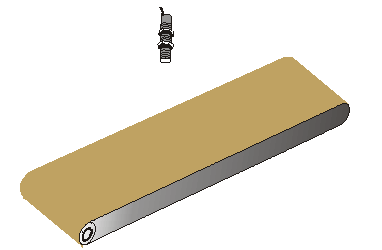

Сценарії використання датчика наближення
