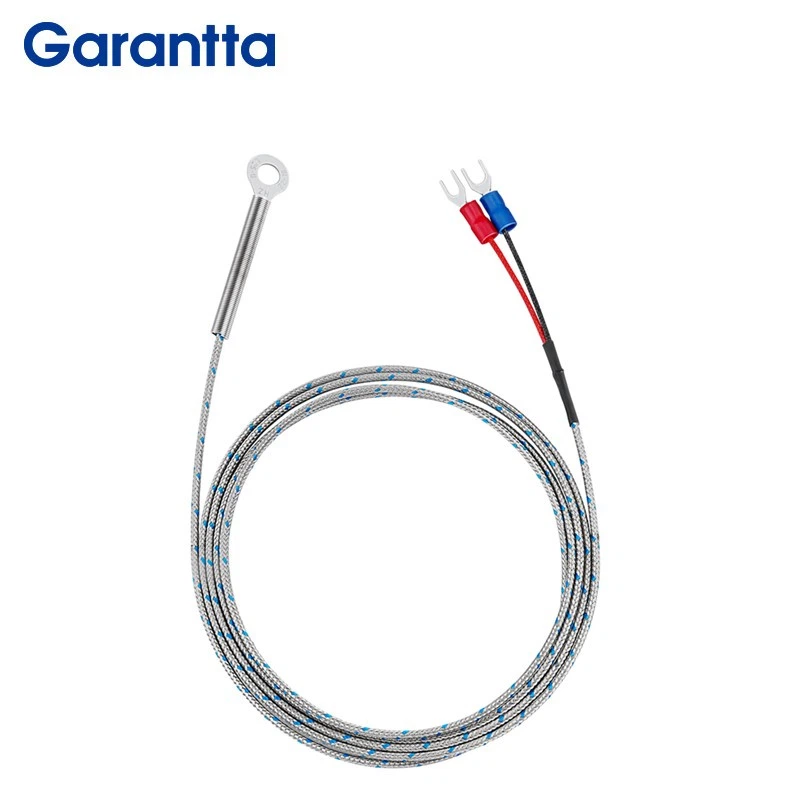

Термопара типу K з нержавіючої сталі

Термопара типу K з нержавіючої сталі
Подробиці:
1. Унікальне механічне кріплення: конструкція клеми типу O- дозволяє безпосередньо кріпити до вимірюваної поверхні за допомогою болтів, гвинтів або затискачів, забезпечуючи безпечне та легке встановлення, підходить для плоских або вигнутих об’єктів
2. Компактність і висока гнучкість: конструкція надзвичайно компактна, як правило, один кінець дроту термопари безпосередньо зварений для формування точки вимірювання температури та закріплений на терміналі типу O-, а інший кінець служить провідним дротом. Така конструкція робить його ідеальним для установки в обмеженому просторі
3. Просте технічне обслуговування та можливість повторного використання: коли обладнання потребує технічного обслуговування або калібрування датчика, його можна легко зняти без пошкоджень, відкрутивши болти, що робить обслуговування надзвичайно зручним. Надійна структура гарячого з’єднання дозволяє повторно встановлювати в іншому місці або на іншому пристрої після очищення, зменшуючи витрати на запасні частини та навантаження на заміну
Послати повідомлення
Завантажити
опис
Технічні параметри
Розмір і проводка

Термопара-типу K — це термопара типу K з нержавіючої сталі типу O{1}}, яка складається з одного кінця дроту термопари, безпосередньо привареного до точки вимірювання температури та закріпленого на клемі типу O- як датчик-температури, а один кінець безпосередньо подовжений до необхідної довжини як провідник. Зазвичай використовується в поєднанні з приладами відображення, таблицями запису та електронними регуляторами. Зазвичай він використовується для вимірювання температури твердих поверхонь або чистих газів. Він має такі переваги, як хороша лінійність, велика термоелектрорушійна сила, висока чутливість і швидкий відгук. Для термопари з одним і тим же номером градуювання слід вибирати різні типи проводів термопар. Діапазон вимірювання температури термопари різний. Термопари з плетеного дроту з нержавіючої сталі зазвичай використовуються в -довгострокових сценаріях вимірювання 0–250 градусів.



Технічне обслуговування та калібрування



1 Регулярно перевіряйте зовнішній вигляд термопари, щоб переконатися, що захисна трубка не пошкоджена і з’єднувальний кінець не ослаблений.

2 Регулярно калібруйте термопари, щоб забезпечити точність вимірювань. Калібрування можна виконати за допомогою стандартних джерел температури або еталонних термопар.

3 Уникайте тривалого впливу високих температур і корозійних середовищ на термопари, щоб продовжити термін їх служби.



Застереження щодо використання термопар


Виберіть відповідний тип: виберіть відповідну термопару типу K з нержавіючої сталі на основі діапазону температур і вимог до точності вимірювання.

Компенсація холодного кінця: Зверніть увагу на відповідну температурну компенсацію для холодного кінця термопари.

Уникайте забруднення: гарячий спай термопари не повинен бути забруднений, щоб уникнути впливу на результати вимірювань.

Запобігайте термічному удару: уникайте різких змін температури на термопарі, щоб запобігти пошкодженню.

Регулярне калібрування: щоб підтримувати точність вимірювання, термопару типу K з нержавіючої сталі слід калібрувати регулярно.



temp K sensor 6
temp K sensor 5



FAQ



Q: Як визначити зовнішній вигляд захисної трубки термопари типу k з нержавіючої сталі?

В: 1. Товщина захисної трубки термопари: залежить від температурних вимог на місці. Мінімальна товщина не може бути менше 2 мм.
2. Захисна трубка термопари має деякі суворі вимоги в процесі виробництва: по-перше, головка. Є два типи головок: одна – це використання токарного верстата для виконання-методу запечатування самоплавленням під час високошвидкісної-операції. Перевага полягає в тому, що термопара та захисна трубка виготовлені з одного матеріалу, який можна використовувати з точки зору термостійкості та використання. Недоліком є ​​те, що деякі труби з поганою герметизацією можуть мати пори та схильні до витоку повітря чи води. Якщо використовувати в газі або шкідливих рідинах, наслідки будуть катастрофічними. Незалежно від використовуваного методу слід провести випробування тиском, щоб запобігти утворенню бульбашок повітря.
3. Вимоги до зварювання різьби термопари: Деякі термопари повинні мати різьблення. Матеріал різьби зазвичай 1Cr18Ni9Ti або 304 або той самий матеріал різьби, що й захисна трубка. Деякі виробники використовують для виробництва ниток лиття. Більш офіційний підхід – використання матеріалів однакової фактури. Для полегшення аргонодугового зварювання на обох кінцях різьби повинні бути зварювальні станції. Обидва кінці різьби повинні бути міцно приварені.
4. Деякі виробники не дозволяють полірувати зовнішній вигляд захисної трубки термопари типу k з нержавіючої сталі. Полірування лише видаляє захисний зовнішній поверхневий шар трубки, роблячи її яскравою та красивою, але не практичною. Тепер, завдяки технологічному прогресу, труби з нержавіючої сталі можуть мати гладку обробку під час виробничого процесу. При виготовленні потрібно лише спеціально обробити поверхню і нанести на неї матовий шар. Зовнішній вигляд виглядає високо-без втрати якості.
5. Захистіть труби від залишків бруду та металевих уламків.
6. На зовнішній стороні захисної трубки не повинно бути явної корозії, вм’ятин або подряпин.
7. Маркування полярності на розподільній коробці правильні.
8. Усі вузли мають бути правильно зібрані, надійно з’єднані, деталі не мають пошкоджень.
Підсумовуючи, перевіряючи зовнішній вигляд термопари на основі наведених вище пунктів, ми можемо інтуїтивно судити про якість термопари.





Популярні Мітки: Термопара типу k з нержавіючої сталі, виробники, постачальники, фабрика термопари типу k з нержавіючої сталі

Технічні характеристики термопар типу K-




Модель Назва продукції Матеріал дроту Лінія шкіри Діаметр дроту
(MM)		 Технічні характеристики жили дроту довжина
(MM)		 Випускний знак Фактична температура застосування
( ступінь )		 теплопровідник Теплопровідний матеріал Розмір теплового провідника
(MM)		 Матеріал гайки Нитка Розмір горіха Термінал підключення Розмір клеми підключення
(MM)		 Весняний матеріал Розмір пружини
(зовнішній діаметр * довжина мм)		 Ізольовані/-неізольовані
TS-D4-05 Термопара типу K- KX нікель хром нікель кремній оплітка з нержавіючої сталі 2*3 7*0.2 500 K 0-250 РНБ круглий термінал Мідь луджена 17.7*8.0/4.3*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TS-D4-10 Термопара типу K- KX нікель хром нікель кремній оплітка з нержавіючої сталі 2*3 7*0.2 1000 K 0-250 РНБ круглий термінал Мідь луджена 17.7*8.0/4.3*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TS-D4-15 Термопара типу K- KX нікель хром нікель кремній оплітка з нержавіючої сталі 2*3 7*0.2 1500 K 0-250 РНБ круглий термінал Мідь луджена 17.7*8.0/4.3*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TS-D4-20 Термопара типу K- KX нікель хром нікель кремній оплітка з нержавіючої сталі 2*3 7*0.2 2000 K 0-250 РНБ круглий термінал Мідь луджена 17.7*8.0/4.3*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TS-D6-05 Термопара типу K- KX нікель хром нікель кремній плетені з нержавіючої сталі 2*3 7*0.2 500 K 0-250 РНБ круглий термінал Мідь луджена 21.4*12.0/6.5*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TS-D6-10 Термопара типу K- KX нікель хром нікель кремній оплітка з нержавіючої сталі 2*3 7*0.2 1000 K 0-250 РНБ круглий термінал Мідь луджена 21.4*12.0/6.5*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TS-D6-15 Термопара типу K- KX нікель хром нікель кремній оплітка з нержавіючої сталі 2*3 7*0.2 1500 K 0-250 РНБ круглий термінал Мідь луджена 21.4*12.0/6.5*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TS-D6-20 Термопара типу K- KX нікель хром нікель кремній оплітка з нержавіючої сталі 2*3 7*0.2 2000 K 0-250 РНБ круглий термінал Мідь луджена 21.4*12.0/6.5*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TR-D4-05 Термопара типу K- KX нікель хром нікель кремній Силікагель 3 7*0.2 500 K 0-200 РНБ круглий термінал Мідь луджена 17.7*8.0/4.3*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TR-D4-10 Термопара типу K- KX нікель хром нікель кремній Силікагель 3 7*0.2 1000 K 0-200 РНБ круглий термінал Мідь луджена 17.7*8.0/4.3*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TR-D4-15 Термопара типу K- KX нікель хром нікель кремній Силікагель 3 7*0.2 1500 K 0-200 РНБ круглий термінал Мідь луджена 17.7*8.0/4.3*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TR-D4-20 Термопара типу K- KX нікель хром нікель кремній Силікагель 3 7*0.2 2000 K 0-200 РНБ круглий термінал Мідь луджена 17.7*8.0/4.3*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TR-D6-05 Термопара типу K- KX нікель хром нікель кремній Силікагель 3 7*0.2 500 K 0-200 РНБ круглий термінал Мідь луджена 21.4*12.0/6.5*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TR-D6-10 Термопара типу K- KX нікель хром нікель кремній Силікагель 3 7*0.2 1000 K 0-200 РНБ круглий термінал Мідь луджена 21.4*12.0/6.5*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TR-D6-15 Термопара типу K- KX нікель хром нікель кремній Силікагель 3 7*0.2 1500 K 0-200 РНБ круглий термінал Мідь луджена 21.4*12.0/6.5*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
TR-D6-20 Термопара типу K- KX нікель хром нікель кремній Силікагель 3 7*0.2 2000 K 0-200 РНБ круглий термінал Мідь луджена 21.4*12.0/6.5*1.0       Червоно-синя вилка SV 20*6.5/4.3*0.5 пружинна сталь 6*50 не-ізольований
